BlackStar HT 1R Schematic 音が出なくなった基板の修理をするための回路図作成と修理 &Blackstar Plexi Part2 20

Blackstar HT-1R  の回路図が出来たので

故障中のHT-1R基板にギターをつないで

ヘッドフォンアンプで音をひらいながら

基板上で音が途切れてる場所を

探しました。

（ヘッドフォンアンプの入力のアース側を

HT-1R基板のギター入力アースにつなぎます、

ヘッドフォンアンプの入力信号側を

テスターのプローブにつないで

プローブの先をHT-1R基板の回路に当てていくと

ギター信号が流れていたらヘッドフォンから

音が聞こえます）

注　信号経路以外にプローブを当てると

感電やショートします。

↑

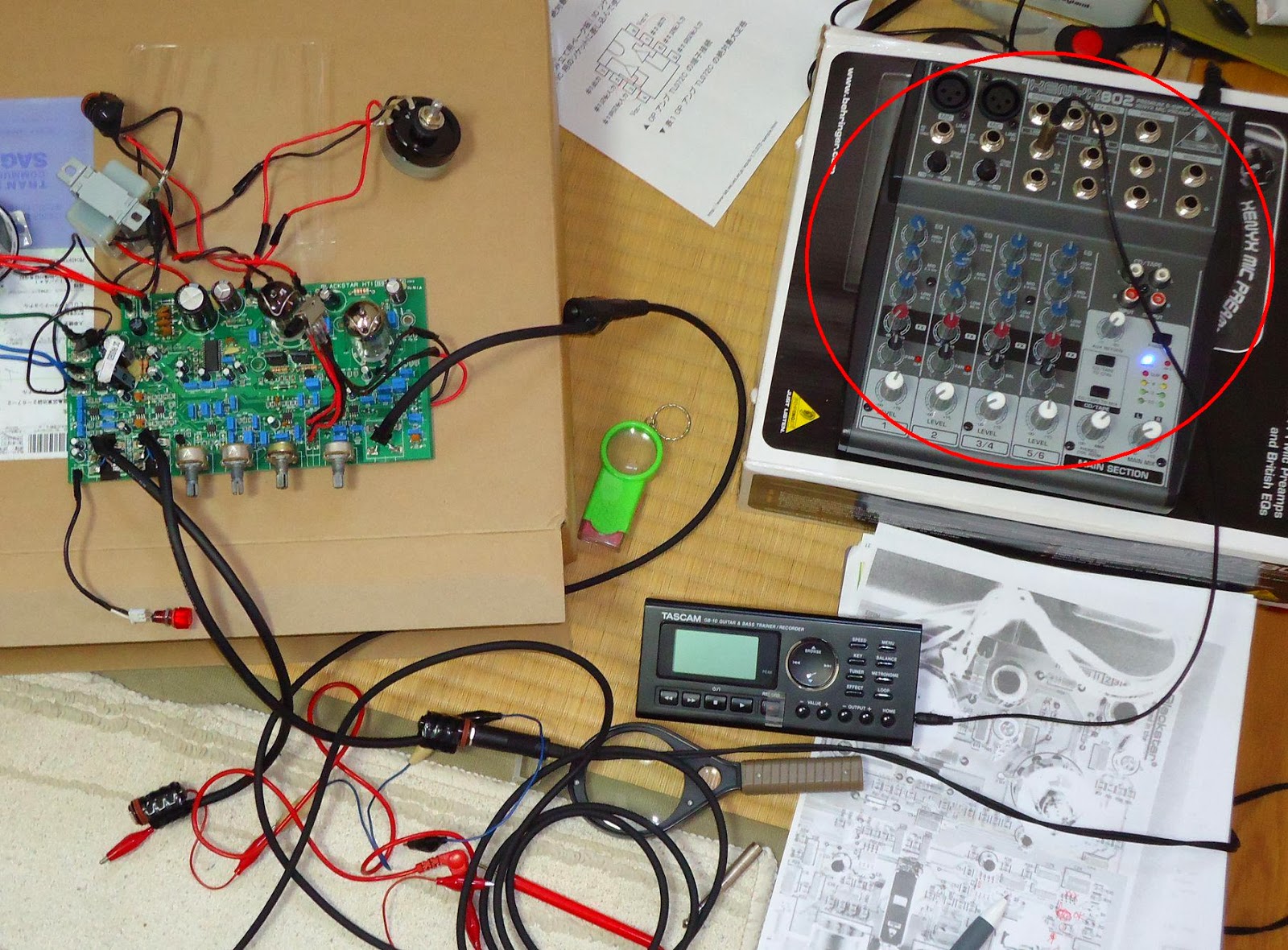

過去写真です。

ヘッドフォンアンプ（小型ミキサー）でたどります。

回路図を見ながらギター入力信号を

たどっていきました。

IC３の入力３ピンまでは

順調にギター信号が来てましたが

IC３の１ピンからあるはずのギター信号出力が

ないため、このあとの回路に

ギター信号が流れてません。

ＩＣ３が故障してることが判明。

このＩＣ３は汎用オペアンプの

ＴＬ０７２ＣかＴＬ０７２ＣＰです。

このオペアンプを手に入れたら

修理を継続します。（笑）

バックパネルの波うち　の修理

（ゴールドの反射部分が波打ってます）

バックパネルを　一旦　はずし

綺麗にしました。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

Blackstar HT-1R の　外装を剥いで

Old Marshall Taste　に　改造する　の

メイキング・ビデオ　見てください。（笑）

↓

Youtube Blackstar HT-1R Remodel
