2015年12月29日火曜日

Marshall Class5 2009 made #08

Marshall Class 5 に

アッテネーターを取り付ける #08





Gimp2.8(フリーソフト) で作った

ゴールド・ラベル用の

下書きができました。




"Class 5"の文字の位置が

なんか微妙。

でも そのまま続けます。














下書き線を消して

A4 ゴールド・ラベルに印刷ですが

対角線上に印刷して

長さをかせぎます。














シャーシ面が平坦なので

ゴールド・ラベル・シールを

貼らずに上から 1mmアクリル板で

押さえるだけです。















1mm アクリル板

質感を上げてます。

Plexi です。











ノブの偏心を避けるため

 6mmのストロー

(コンビニで牛乳買ったらついてました)

をスペーサーとして使います

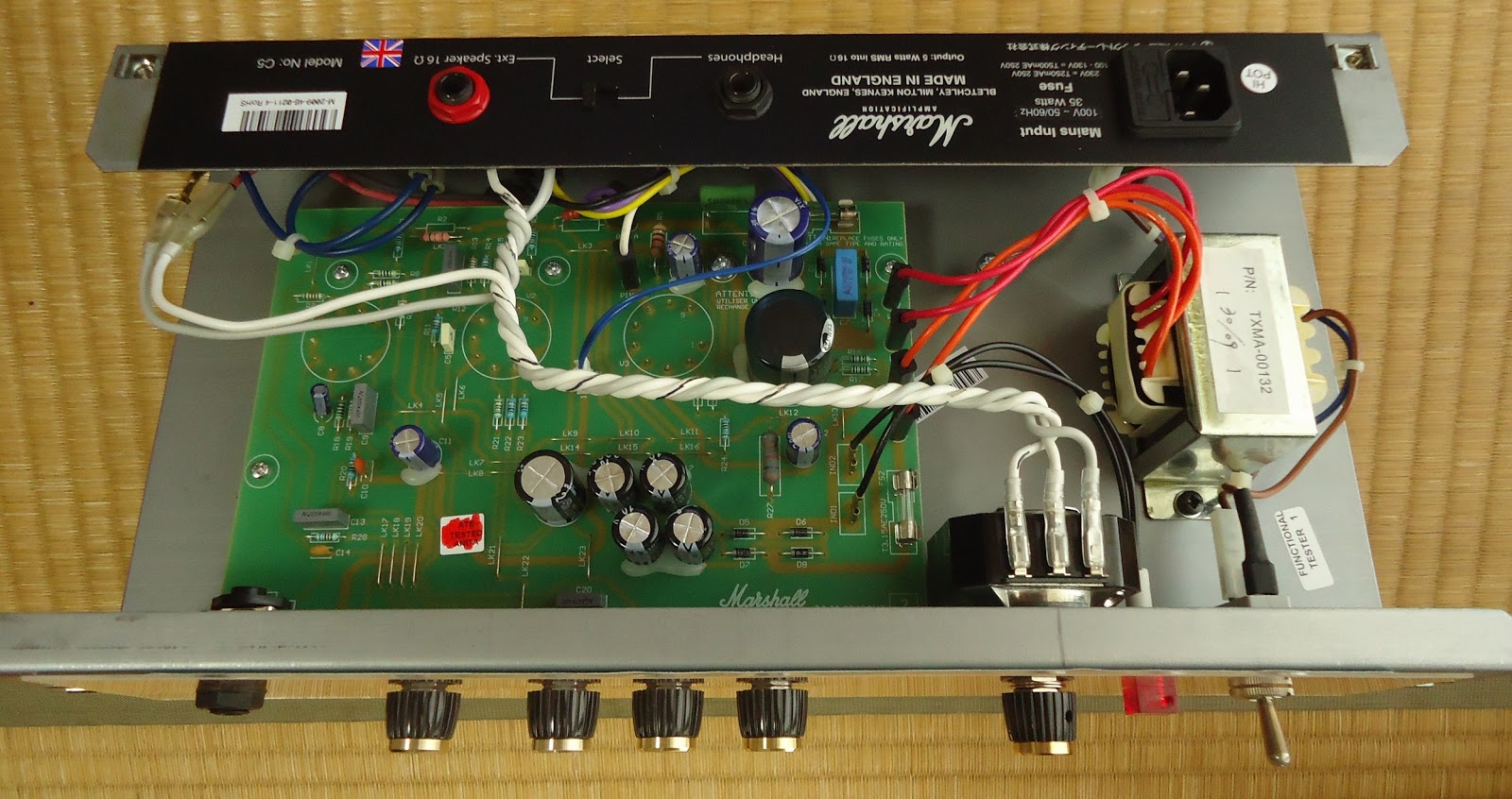

Faceplate は完成したので

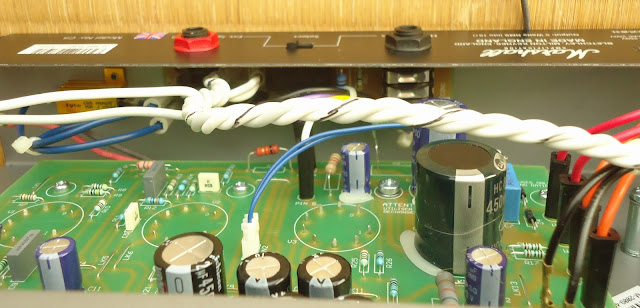

次は アッテネーターの

配線です。

(いつでも ストックに戻せるように

平型端子でコネクトします)










時計方向で Vol Up

目盛り 100% でAmpからの信号が

Attenuator を迂回します

(この時 Attenuator の音質劣化無し)
































音だし テスト!!!

フルテン

アッテネーター作動良好。(笑)









Tube,  Valve  の赤い灯がいいですね










POZIDRIV ポジドライブ ビット で

かっちり ネジの締め付け 組み立てです



英国製アンプには必須ですね。












































 完成版 A4用Jpegは


(A4印刷 ふちなし、はみ出し量最小)





Gimp 2.8 Class5 Front Plate Data

フリーソフトのGimp 2.8  で

編集したい方は

このデータ ダウンロードしてください。















Blackstar HT-1R
disassembly
Repair
Remodeling
ブラックスター HT-1R ギターアンプ
修理
改造
Marshall Class5
MOD
分解
コンボアンプ 自作 DIY




                 ↓ Question please from here.

2015年12月27日日曜日

Marshall Class5 2009 made #07

Marshall Class 5 に

アッテネーターを取り付ける #07










アッテネーター用の穴あけ














アッテネーターが 基板(PCB)にも接触せず

インジケーターにも当たらずに取り付け オーケー。

























 アクリル板(Plexi)1mm Faceplate  も

No problem.












残りの作業  Gold Plate  のデカール デザインを

Gimp2  で進めてます。

Marshall 1959 Plexi にリスペクトした

Plate  になると思います。





ゴールド プレートの

デカール デザインが

完成したら Data と jpeg アップします。





Blackstar HT-1R
disassembly
Repair
Remodeling
ブラックスター HT-1R ギターアンプ
修理
改造
Marshall Class5
MOD
分解
コンボアンプ 自作 DIY




                 ↓ Question please from here.



2015年12月19日土曜日

Marshall Class5 2009 made #06

Marshall Class 5 に

アッテネーターを取り付ける #06












Class 5 のロゴ部分に

アッテネーターを取り付けるため

ストックの ゴールドプレートは

外して保存し

アクリル板で Faceplate を作ってます。









金色ラベルシートに

デカールを印刷し、

1mm 透明 アクリル板 2枚で

サンドイッチさせようと

しましたが・・・・・・・・・・


厚みが 2mmプラス アルファに

なってしまうため















ノブがプレートに擦れる

Pots のネジが止められない,



等々で  断念!!!




Blackstar HT-1R 改造の時も

この部分 いつも苦労してます(笑)








結局


デカールを印刷した

ゴールド・ラベルと

1mm厚 の アクリル板 1枚で

仕上げる予定です。




アクリル板 1枚なら

ノブと Faceplate が擦れない














Pots ねじ止めも 問題なし















あとは

シャーシに穴をあけ


ゴールドのラベルシールの

デカール デザインを

Gimp 2 で作り、








この オーディオ用アッテネーターを

取り付けたら 完成です。
