コンデンサが~~     ---- Blackstar Plexi Part 2 02

Blackstar HT-1R の基板修理。

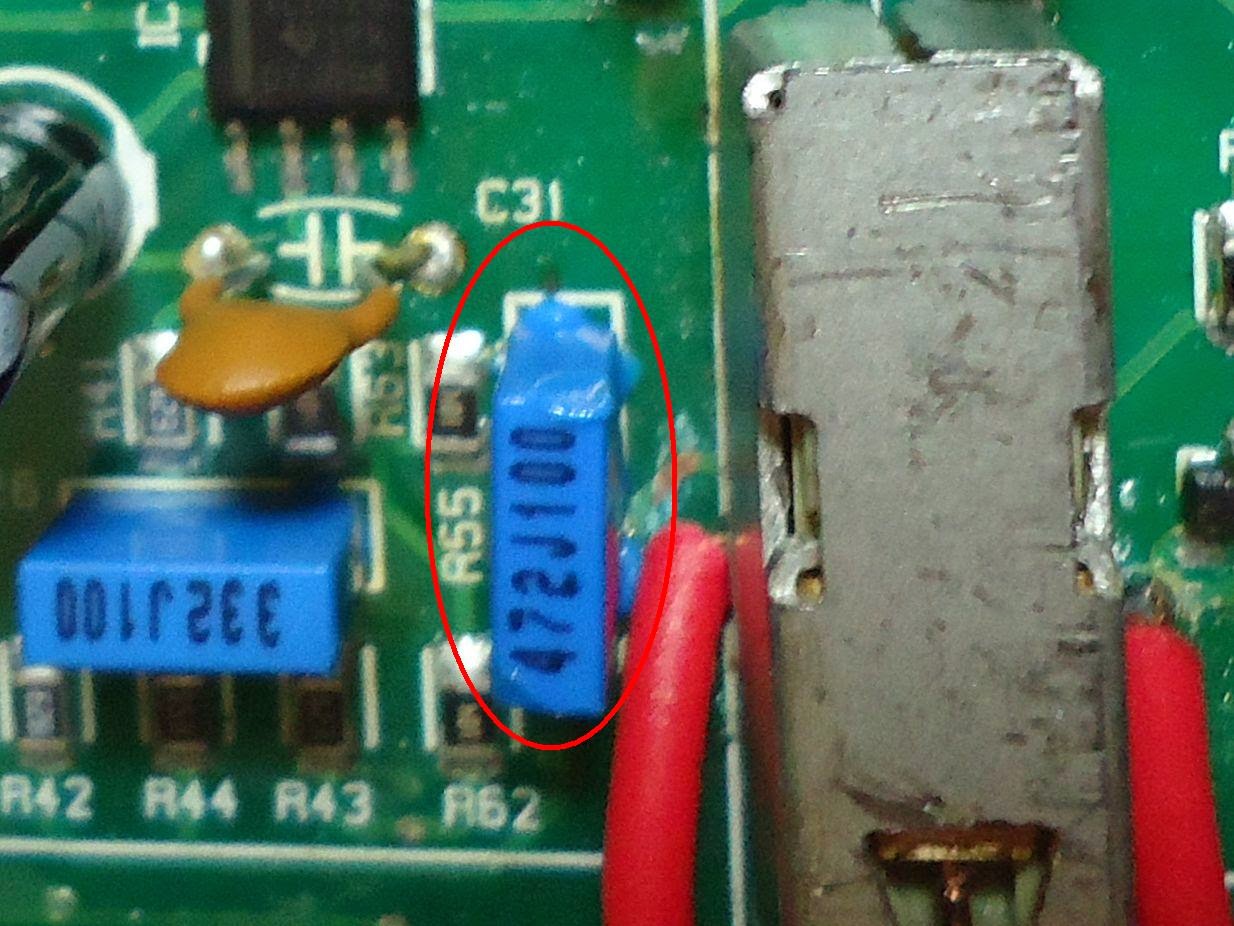

赤丸の コンデンサ、

隣の クリーン・OD切り替えスイッチ の

取り外し→分解修理→取り付け時に半田ごての熱で

コンデンサの樹脂が溶け出しているのに

気が付きました (笑)





今日、難波の日本橋の電子部品屋さんへ

このコンデンサを探してみます。

メタライズド か ポリプロピレン か

ようわかりません?? (笑)

とにかく

472J100

4700pF 誤差J 耐圧100V(100Vでなくてもいいわ(笑))
