Marshall 10"×1 SP Cabinet 01

Marshall 10"×1　スピーカー　キャビネット

オークションで　ゲットしましたが

ボワ～ン的な音で　シマリがないです。

安価なスピーカーと

バック・パネルの材質が原因でしょうか。

音をタイトにするため

バックパネルの　手下げ用の穴を

閉じました。

↓

結果　全然改善なし。(笑)

アンプとの接続は　ベルデン　を使いますが

キャビネット内部の　配線が

あんなんじゃぁ　意味ないですね。(笑)

Celestion の　１０”　　欲しいなぁ～

Jump in　"First generation Marshall 1959 style Tissue Paper Case "

Jump in　"2nd generation Marshall 1959 style Tissue Paper Case"

Jump in　"Making a Marshall 1959 Style miniature with the use of BlackStar HT-1R "

Jump in　"Retolex of BlackStar HT-1R"

Jump in　"Making a Marshall 1959 plexi　style Amp with the use of Marshall ValveState15"

Repair. ---- Making a Marshall 1959 Style miniature with the use of BlackStar HT-1RH 改造 23

電源オン　で　すぐ音が出ないので

電源オンのまま　Vol-Pots を回したり

OD切り替えスイッチをガチャガチャ切り替えたりで

音が出る気配。　（笑）

スイッチの接触不良でした。

（2015年10月追記
オペアンプの故障でした）

原因のスイッチを取り外す作業。

ハンダ吸い取り線　で　スイッチを取り外そうと

トライしましたが　複層基板のため　無理でした。

スイッチ内部の接触不良とわかったので

スイッチを取り外さずに

どう対処しようかと・・・・？？？

スイッチ内部の遊びを　もっとタイトにするため

ウォーター・ポンプ・プライヤーで

スイッチケースを少し挟み込みました。

えらいこっちゃ～～～！！！

スイッチが固着して動かなくなったぁ～～　

ちから入れすぎ～～～（笑）

考えた挙句

今度は　スイッチケースの上下を

挟み込んで見ました。

やりました！！（笑）　手を入れる前よりも

スイッチのグラグラした押し応えが

タイトになり接触不良も出にくくなりました。

Blackstar HT-1R ヘッドのシャーシから

基板を外し、OD切り替えスイッチも直り

正常動作するようになったので

もう１台の故障中の　HT-1R　ヘッド基板と

テスターを当てて故障箇所を　再度探します。

基板のパターンを紙に書き込み

アースと　各ポイントとの抵抗値を測定し比較しました。

結局　故障箇所がわかりません。

この故障のままのHT-1R基板をお蔵入りにして

いよいよ

スイッチ修理で回復した基板を使用して

（2015年10月追記
回復してません　原因はオペアンプでした）

Marshall 1959 Style  Amp を再度、製作します。（笑）


Jump in　"First generation Marshall 1959 style Tissue Paper Case "


Jump in　"2nd generation Marshall 1959 style Tissue Paper Case"


Jump in　"Making a Marshall 1959 Style miniature with the use of BlackStar HT-1R "


Jump in　"Retolex of BlackStar HT-1R"


Jump in　"Making a Marshall 1959 plexi　style Amp with the use of Marshall ValveState15"

Fault location. ---- Making a Marshall 1959 Style miniature with the use of BlackStar HT-1RH 改造 22

先日　ゲットした ２台目　HT-1R　ヘッド。

電源ON　１時間放置でやっと音が出る　の基板。

やっと　故障の原因がつかめました。

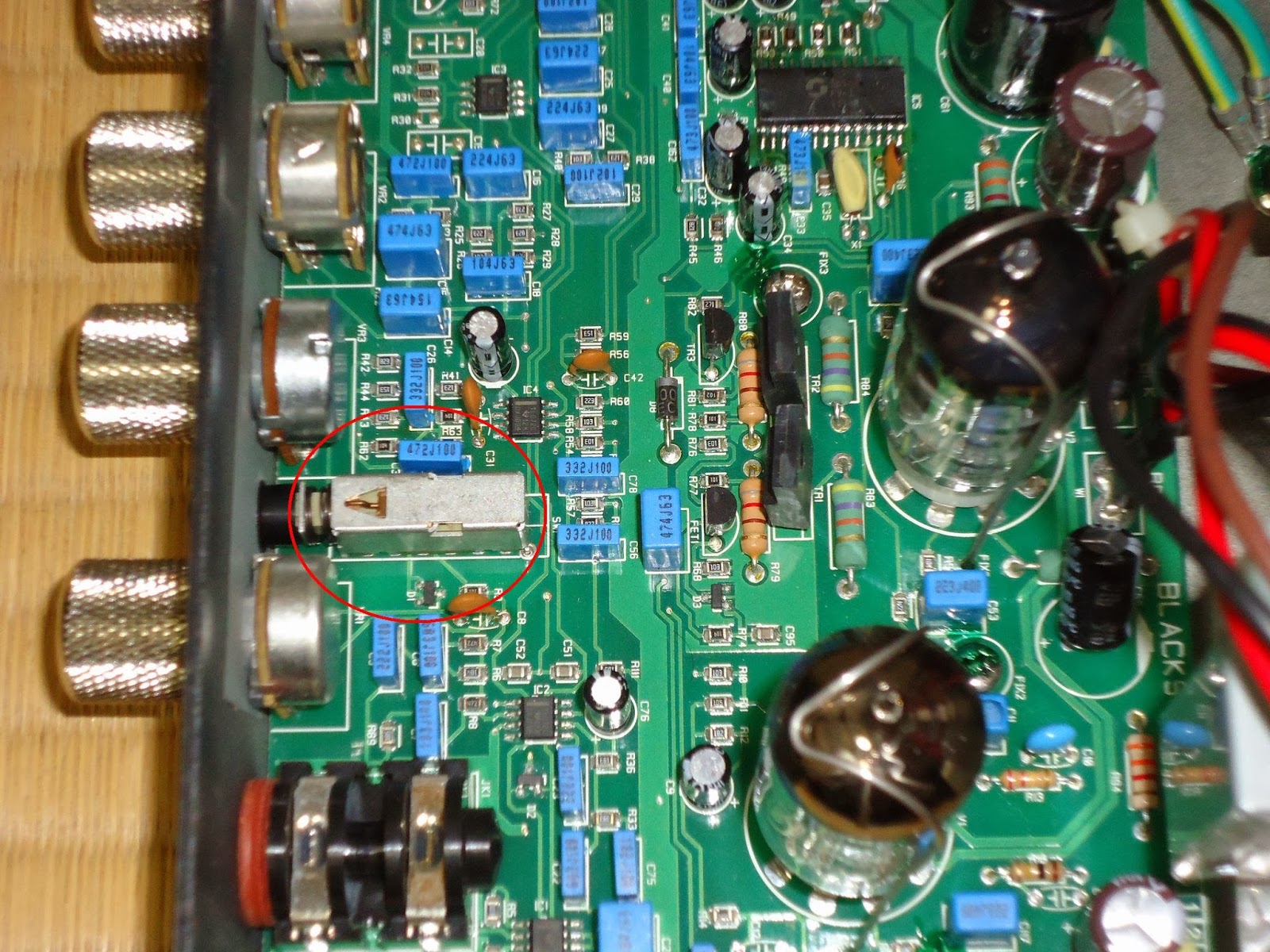

赤丸の　スイッチです。
